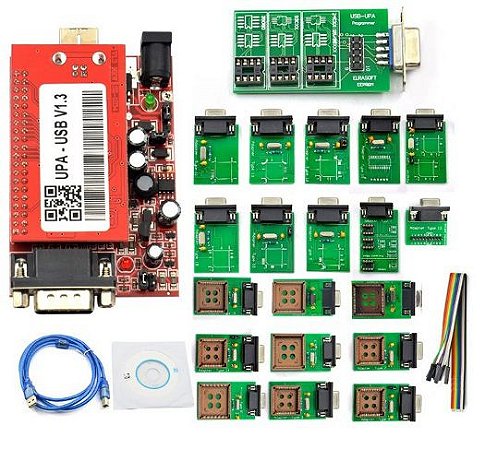

UPA 1.3 Programador Diagnóstico USB ECU

1. Este conjunto de novo upa usb programador unidade principal usado para unidade principal danificado
2. Versão do software: v1.3


EEproms
Basta conectar o mainboard ao programador upa diretamente ou usando um cabo de extensão db9 masculino/fêmea (1:1). Insira a chave de configuração correta no slot da placa principal e comece a programação através do soquete zif ou soic. Você também pode usar o dil incluído para 10pin flat-ribbon encabeçamento, colocá-lo dentro do soquete zif e fio acima de um soic clipe ou braçadeiras para o uso do isp de lá.

Motorola MCU
Escolha o adaptador que você deseja usar, anexar o cabo plano ao adaptador (pin1 é sempre indicado, tanto no cabo quanto no adaptador) e também ao conector do isp 10pin da placa principal. Selecione a fonte de alimentação vcc pelo jumper na placa principal ao lado do conector isp (on = alvo fornecido de upa, fora = alvo obteve própria fonte). Deslize o adaptador sobre o mcu soldada plcc no pwb alvo. (Sem solda, sem revisão de pinout, sem contagem de pinos, economiza muito tempo e aborrecimento e deixe você fazer o seu trabalho mais rápido, preciso e mais fácil)
Uma vez que sua oficina está equipada com nosso conjunto de adaptador, você terá uma nova experiência upa.

STMicroelectronics ST62 *:
ST6240, ST6245, ST6249
Nsc cr16 *: cr16hcs5 (9), cr16mcs5 (9), cr16mes5 (9), cr16mfs5 (9), cr16mct5/9, cr16hct5/9
Para motorola hc05 *: mc68hc05b6, mc68hc05b8, mc68hc05b16, mc68hc705b16, mc68hc05b32, mc68hc05e6, mc68hc705e6
Para motorola hc08 *: mc68hc08as20, mc68hc08as32, mc68hc08as60, mc68hc08az32, mc68hc (9) 08az32a, mc68hc908az60, mc68hc908aza
Para motorola hc11 *: mc68hc11a1, mc68hc11a8, mc68hc11e9, mc68hc11ea9, mc68hc11e20, mc68hc11f1, mc68hc11k4, mc68hc11k4, mc68hc11ka2, mc68hc118118 mc68
Para motorola hc12 *: mc68hc912b32, mc68hc912be32, mc68hc912d60, mc68hc912d60a, mc68hc912dc128a, mc68hc912dg128, mc68hc912dg128
Para motorola hcs12 *: mc9s12d64, mc9s12a128, mc9s12dg128, mc9s12dg256, mc9s12h128, mc9s12h256
Arquitetura atmel 8051: at89s51, at89s52, at89s53, at89s8252, at89s8253
Atmel avr 8-bit risco: at90s1200, at90s2313, at90s2323, at90s2333, at90s2343, at90s4433, at90s4434, at90s8515, at90s8535, atmega8, atmega16, megaat163, megaat163, 16, megaat1616, megaat3, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Microchip pic16: pic16f627 (a), pic16f628 (a), pic16f648a, pic16f72, pic16f73, pic16f74, pic16f76, pic16f77, pic16f818, pic16f819, pic16f83, pic16f84, pic16f871, pic16f871 pic16f872, pic16f873 (a), pic16f874 (a), pic16f876 (a), pic16f877 (a)
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
Eeproms microondas: 7002, 93c06, 93c14, 93c46, 93c56, 93c57, 93c66, 93c76, 93c86, 93s46, 93s56, 93s66, GRN-001, GRO-002, KKZ-01, s220, s2914, st61907, x93c46
Eeproms spi: m35080, 25c010, 25c020, 25c040, 25c080, 25c128, 25c160, 25c256, 25c320, 25c640, m25p05, m25p10, m25p20, m25p40 ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
Eeproms diversos: cxk1011, cxk1012, cxk1013, m6m80011, m6m80021, m6m80041, sde2506, tc89101, tc89102
* Apenas EEPROM
NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
